Почему горизонтально-направленное бурение (гнб)?
Обычный траншейный способ |
Горизонтально-направленное бурение (гнб) |
| *необходимо рыть траншею по всей длине прокладки трубопровода, что подразумевает разрушение городского ландшафта и остановку дорожного движения | *небольшое вскрытие грунта делается только в месте начала и конца прокладки трубопровода |
 |
|
Горизонтально-направленное бурение (гнб)
Горизонтально-направленное бурение (гнб) позволяет проложить подземные коммуникации без необходимости рыть траншеи и портить городской ландшафт.
В каких-случаях применяется
горизонтально-направленное бурение (гнб)?
- Чтобы не рушить городской ландшафт (прокладка коммуникация в условиях города, на сложных объектах)
- Когда нет возможности проложить траншейным способом
- проколы под домами
- проколы под озерами
- проколы под оживленными трассами
Какая техника используется для
горизонтально-направленного бурения (гнб)?
Необходимо понимать, что разные виды проколов требуют вовлечения различных буровых установок. Некоторые из них применяются, когда технологически невозможно использовать другую технику. Некоторые, когда это может существенно снизить стоимость проекта.
В целом, можно разделить буровые установки на 2 основных типа:
 |
|

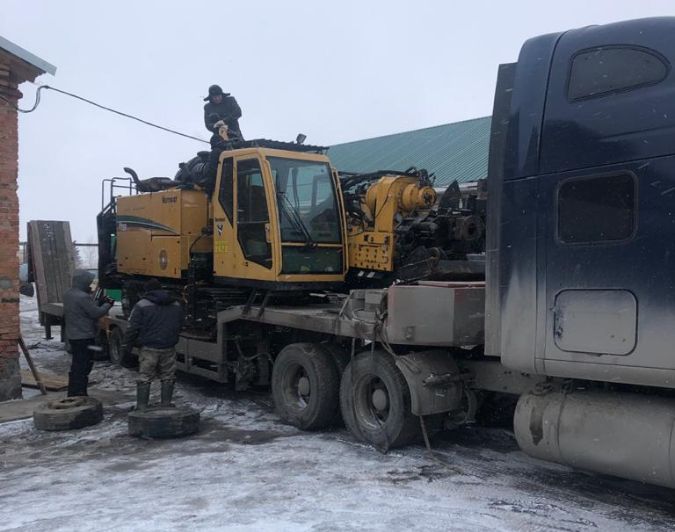

Легкие перевозные машины |
Тяжелые Самоходные |
|
Плюсы
Минусы
|
Минусы
Плюсы
|
Мы обладаем парком машин разной "тяжести". Мы можем:
- предложить хорошую цену на мелких заказах (за счет применения легкого оборудования)
- обеспечить нужную мощность на больших заказах - при бурении труб больших диаметров и протяженности (за счет использования более тяжеловесных машин)
Для чего используют горизонтально-направленное бурение (гнб)?
Наша техника позволяет делать проколы для:
- линий связи
- силовых кабелей
- водопроводов
- канализаций
- самотечных канализаций
- газопроводов
- нефтепроводов
Как мы гарантируем точность
прокладки трубы при
горизонтально-направленном бурении (гнб)?
Для того, чтобы прокладывать трубы точно по указанному направлению, мы используем систему DigiTrak.
Эта система позволяет обеспечить прохождение буровой головки с точностью 95%.
Оператор моментально получает данные, принимаемые от излучателя.
Какой информацией руководствуется оператор ГНБ-машины:
- глубина буровой головки
- температура буровой головки
- направление бурения по горизонтали
- направление бурения по вертикали
Таким образом, ошибки при горизонтально-направленном бурении (гнб) абсолютно исключены!
Почему не обваливается отверстие после бурения
и что такое буровой раствор?
Если при бурении ограничиться механическим прокалыванием и просверливанием земли, то велика вероятность того, что земля просто напросто завалит буровую головку. Также может произойти застревание бурового инструмента в результате оседания почтвы.
Чтобы этого не произошло, используется буровой раствор. Он подается на конечную часть - в пилотную головку во время пилотного бурения или в расширитель, когда идет этап расширения отверствия.
Этот буровой раствор имеет следующие функции:
- раствор способствует разрушению горных пород (вещества, входящие в состав бурового раствора, проникают в трещины и помогают понизить твердость пород по всей длине бурения)
- охлаждение буровой головки (пилотной и расширяющей)
- уплотнение стенок отверствия (буровой раствор плотняет стенки отверствия, образуя плотную корку, которая не позволяет обрушаться почве под воздействием давления земли)
- предотвращение износа и коррозии бурового инструмента
Примеры работы машины для
горизонтально-направленного бурения (гнб)
(ВИДЕО с пояснениями)
На этом видео показан весь процесс горизонтально-направленного бурения (гнб) ОТ и ДО. У нас используются другие машины, но сам процесс показан очень наглядно.
На это видео показан начальный процесс пилотного бурения. Буровая головка входит под углом в землю. В это время она крутится и подает буровой раствор, который делает стенки проделываемого отверствия тверже и предотвращает осыпание. Буровые штанги крепятся и снимаются машиной автоматически.
В этом видео показан этап, когда уже сделано пилотное бурение и буровая головка вышла на поверхность. После этого, на головку надевается расширитель, который будет затягиваться обратно и увеличивать диаметр отверстия. На протяжении всего хода буровой головки из нее разбрызгивается буровой раствор. Буровой раствор делает стенки нового отверствия твердыми и предотвращает засыпание отверстия землей.
Таких заходов может быть несколько, если требуется пробурить отверстие большого диаметра. Отверстие понемногу расширяется, пока не будет достигнут диаметр, достаточный для протаскивания трубы
На это видео показан процесс бурения проколов под дорогой. Если технологически требуется прокладывать трубу в стальном футляре, то машинами гнб, которые бурят под углом, уже не обойтись.
Стальной футляр нельзя проложить под углом, поэтому необходимо рыть траншею с одной из сторон дороги.
Также, необходимо учитывать, что нельзя останавливать бур, пока он находится внутри. Он должен идти без остановки. Поэтому, стальной футляр можно тянуть только в том размере который есть - без дополнительного сваривания.
Это ограничивает протяженность стального футляра, поскольку не везде есть место, чтобы вырыть траншею нужной длины.
Основные этапы при
горизонтально-направленном бурении (гнб)
Этап №1: Подготовка
- Планирование и рассчет траектории бурения
- Определение длины и глубины трассы бурения;
- Учет подземных коммуникаций и других препятствий;
- Получение информации о существующих подземных структурах;
- Получение разрешений на проведение работ и определение источников риска.
Этап №2: «Пилотное» бурение ( с использованием системы Digitrak )
Это первая проходка бурового инструмента по запланированной траектории.
В процессе первичного бурения в скважину подается бурвой раствор, который охлаждает буровой инструмент и защищает стенки проделанного карала от обрушения засчет специальной смеси.
При первичном бурении, для точного следования поставленной траектории используется локационное компьютерное оборудование Digitrak, которое позволяет пройти буровой головкой по точно запланированной траектории
Этап №3: Первичное расширение
После того, как буровая головка дошла до конечной точки, необходимо увеличить диаметр канала на 25-30% от необходимого диметра протягиваемой трубы. Это может быть как единоразовое расширение, так и расширение в несколько этапов.
При расширении в канал подается буровой раствор, который закрепляет стенки канала от обрушения.
Этап №4: Затягивание плети трубопровода
На конечной точке прокола располагается плеть трубопровода для протягивания.
Труба креится к штангам и затягивается в скважину.
На всей протяженности трубопровода в канал подается буровой раствор.
Наши цены на горизонтально-направленное бурение (гнб)
Диаметр |
Цена от |
|
| 63 | 900 | |
| 110 | 1150 | |
| 160 | 1400 | |
| 225 | 2000 | |
| 315 | 3000 | |
| 400 | 4000 |
*цены указаны преимущественно для крупных объемов, для небольших заказов цена может быть выше
От чего зависят цены на горизонтально-направленное бурение (гнб)
Нужно понимать, что цена горизонтально-направленного бурения (гнб) может варьироваться в засисимости от множества условий.
К примеру:
- Если необходимо проложить трубу в местности с песчаным грунтом, соимость может быть выше, т.к. прокол сделать намного сложнее
- Если необходимо проложить трубу под самотечную канализацию, требуется гораздо больше усилий инженеров и постоянного отслеживания направления движения пилотной головки, которая должна идти под определенным углом
- В некоторых местах технические требования к прокладке выше, например под дорогами
- Наличие инженерных коммуникаций в предполагаемом месте прокола
- Доступность места прокола и возможность раположения машины гнб
- Объем работ (при маленьких объемах работы стоимость на 1 метр выше)
Все эти пункты могут быть оценены нашим инженером при осмотре объекта.
И только после осмотра он может дать окончательную цену.
Если же Вам дают цену по телефону и говорят, что она точная, повод насторожиться, потому что велика вероятность, что она возрастет на последних этапах согласования
